Łącznik Ciśnieniowy LCA 2
- Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi ze zbiornikiem zamkniętym, utrzymują one ciśnienie czynnika w stałych określonych granicach.

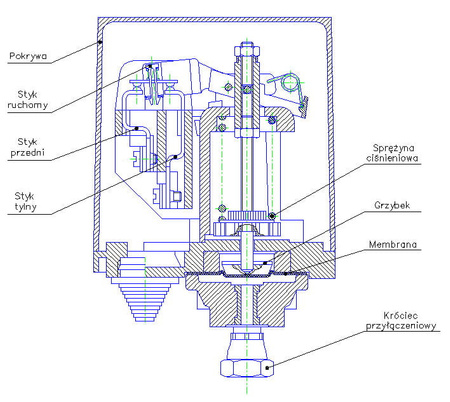

Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi ze zbiornikiem zamkniętym, utrzymują one ciśnienie czynnika w stałych określonych granicach. Wyłącznik ciśnieniowy LCA przeznaczony jest do automatycznego załączania i wyłączania silników elektrycznych (pomp) pracujących w układach hydroforowych i sprężonego powietrza, w miejscach wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych. Do układów sprężonego powietrza zalecane jest stosowanie wyłącznika LCA z króćcem aluminiowym. Produkowane są w trzech typowielkościach zależnie od zakresu ciśnienia (0,4 MPA; 0,8 MPa; 1,1 MPa). Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane. Łącznik ciśnieniowy typu LCA stanowi odmianę stycznikową rozwierną. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.
Zalety wyłącznika ciśnieniowego LCA:
- układ przetwarzania ciśnienia, przełączania oraz elementy elektryczne pozostały w nowej wersji niezmienione, gwarantując niezawodność i trwałość sprawdzoną w praktyce podczas kilkudziesięciu lat istnienia łącznika ciśnieniowego LCA na rynku,
- membrany stosowane w łączniku ciśnieniowym produkcji Hydro-Vacuum S.A. są odporne na współpracę z olejowymi zanieczyszczeniami w układzie ciśnieniowego sterowania co umożliwia użycie LCA w zastosowaniach przemysłowych,
- łącznik LCA charakteryzuje się stabilnością oraz powtarzalnością nastaw dzięki stosowaniu detali wysokiej jakości,
- transparentna pokrywa wykonana z odpornego na uszkodzenia tworzywa – poliwęglanu, która pozwala kontrolować stan techniczny elementów oraz położenie styków łącznika,
- wyposażenie go w obrotowe przyłącze hydrauliczne, które umożliwia montaż i demontaż łącznika w ciasnych przestrzeniach a także zmianę lokalizacji łącznika w instalacjach bez ich wyłączania,

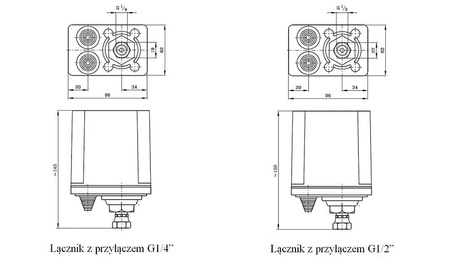

- dwie średnice króćców montażowych G1/4 i G1/2 przez co nadaje się do montażu w zdecydowanej większości instalacji ciśnieniowych,
- zarówno proces produkcji jak i kontroli prowadzony jest przez wykwalifikowaną i doświadczoną kadrę w oparci m.in. o system zarządzania jakością ISO:9001. Każdy łącznik jest poddawany próbie hydraulicznej i elektrycznej - przy napięciu probierczym 2,5kV
- gwarancja 24 miesiące,
- wszystkie podzespoły i cały łącznik ciśnienieniowy LCA montowany jest w Hydro-Vacuum S.A. w większości z elementów wytwarzanych w Hydro-Vacuum S.A.; pozostałe materiały (śruby, nakrętki itp.), są pochodzenia krajowego.
Warunki pracy:
- Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.
- Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Dopuszczalna temperatura otoczenia wynosi od -5oC do +40oC.
- Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC .
- Stopień ochrony IP 43 (pod warunkiem montażu łącznika pokrywą ku górze).
Dane Techniczne:
| Znamionowe napięcie izolacji | 230 V | 400 V |
| Znamionowe prądy łączeniowe | 16 A | 10 A |
| Częstotliwość znamionowa | 50 Hz | |
| Kategoria pracy | AC-3 | |
| Znamionowe napięcie probiercze izolacji | 2,5 kV | |
| Znamionowa trwałość łączeniowa | 0,25 * 106 cykli | |
| Znamionowa częstość łączeń zwykła | 120 cykl/h | |
| Moc silników sterowanych bezpośrednio [kW] | 2,2 kW | 4,0 kW |
| Min. temperatura czynnika napędowego | 0oC | |
| Max. temperatura czynnika napędowego | 40oC | |
| Rodzaj czynnika napędowego | woda, powietrze, olej maszynowy, olej transformatorowy | |
| Przekroje przewodów przyłączeniowych | min 1,5 mm2 | max 4,0 mm2 |
| Masa łącznika - z gwintem G1/4” | 0,41kg | |
| Masa łącznika - z gwintem G1/2” | 0,50kg | |
